JNI静态与动态注册介绍以及Demo实现

Sat, Sep 17, 2016 标签： Development

一直以来，都觉得Java和Native C的通信没有比较全面直观的教程，知道前几天看见一个大牛的总结。所以接着这个机会，对JNI调用做一些简单记录：

JNI的两种注册机制：静态注册和动态注册
较大型项目JNI的开发框架

一、JNI介绍

JNI是Java和C进行混合编程的桥梁，其中的核心点就是在Java层声明的Native方法，如何在C层中找到对应的实现。

静态注册
动态注册，需要提供Java中Native方法的方法签名和Native层中对应的实现函数。

静态注册

要求C/C++层的函数名符合某种特定的要求:

包含Java中Native方法的目录信息和方法名

举个栗子：假如以下是StaticTest.java 类代码：

package jnicourse.hhx.com.jnidemo;

/**
* Created by CodeYel on 16/9/17.
*/
public class StaticTest {
    public native int doAdd(int param1,int param2);
}

这对应的C++中jnicourse_hhx_com_jnidemo_StaticTest.h的函数名是：

/*
* Class:     jnicourse_hhx_com_jnidemo_StaticTest
* Method:    doAdd
* Signature: (II)I
*/
JNIEXPORT jint JNICALL Java_jnicourse_hhx_com_jnidemo_StaticTest_doAdd (JNIEnv *, jobject, jint, jint);

按照以上规则进行命名就，在调用到Native的方法时,JVM会去查找是否存在对应函数名的函数，以此实现静态注册。

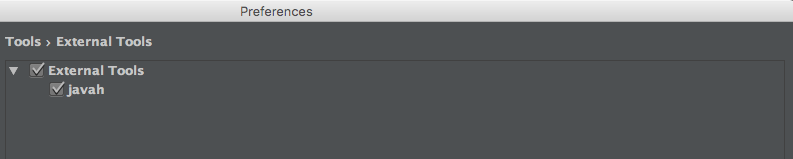

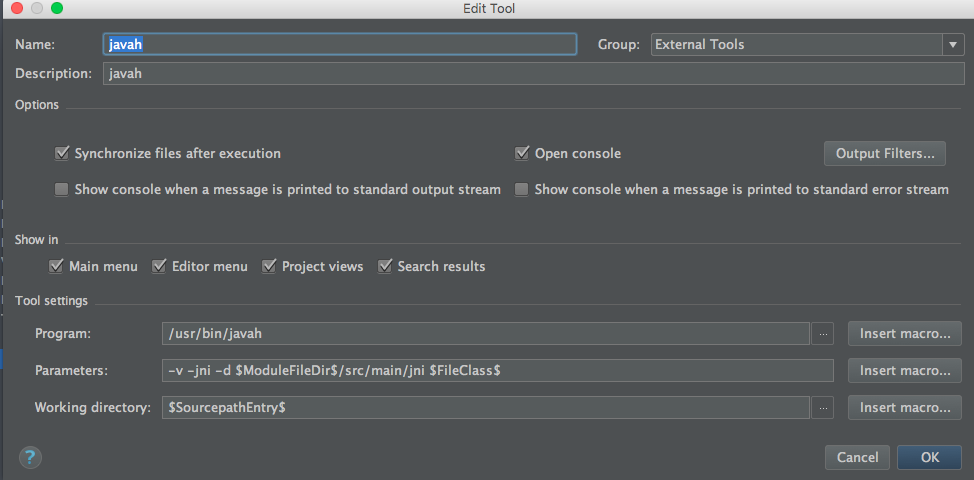

附带礼品：NDK提供了javah命令来方便根据.java文件来生成.h。假如你使用AS作为你的IDE，你可以自定义扩展工具，如下图所示：

使用方法：在包含Native声明的方法的文件上右键，选择External Tool中的Javap工具。

动态注册

动态注册相对于静态注册，优点是不再根据特定路径查找函数的实现，带来两个好处：

没有了冗杂的函数名，适用于大型项目开发。
由于不再根据Native函数查找对应的jni层函数，所以首次调用速度比静态注册快。

开发者需要自行提供Java层和C/C++层中的映射关系。

一种可行的方法是基于JNI重载JNI_OnLoad()，在其中对函数进行动态注册。

举个栗子：

DynamicTest.java

package jnicourse.hhx.com.jnidemo;

/**
 * Created by CodeYel on 16/9/17.
 */
public class DynamicTest {
    public native int doTwo(int param1, int param2);
}

DynamicBind.cpp

以下三个部分完成了对方法的动态注册任务。此步骤涉及到如何获取Java函数的问题。具体请查看文末的参考文献，点击此Link。

static const char *className = "jnicourse/hhx/com/jnidemo/DynamicTest";

static JNINativeMethod gJni_Methods_DynamicTest[] = {
{"doTwo", "(II)I", (void*)addTwoNumber},
};

static int jniRegisterNativeMethods(JNIEnv* env, const char* className, const JNINativeMethod* gMethods, int numMethods)
{
jclass clazz;

 clazz = (env)->FindClass( className);
 if (clazz == NULL) {

    return -1;
}
int result = 0;
if ((env)->RegisterNatives(clazz, gMethods, numMethods) < 0) {

    result = -1;
}
(env)->DeleteLocalRef(clazz);
return result;

}

重载JNI_OnLoad函数，并在其中调用jniRegisterNativeMethods函数

jint JNI_OnLoad(JavaVM* vm, void* reserved){

JNIEnv* env = NULL;
jint result = -1;

if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {
    return result;
}


jniRegisterNativeMethods(env, className, gJni_Methods_DynamicTest, sizeof(gJni_Methods_DynamicTest) / sizeof(JNINativeMethod));


return JNI_VERSION_1_4;
}

PS：在函数返回值方面，可以做一些定制，来根据返回值判断调用jniRegisterNativeMethods是否成功。

二、简单JNI开发框架介绍

结构如下：

动态注册框架

主要由：JniHelper.h和JniHelper.cpp构成。

是上文介绍的动态注册方法做了一个简单的封装，具体请看DEMO中的DynamicBind2.h和DynamicBind2.cpp文件实现。

使用方法：

在需要动态注册的文件中，引入
```
#include "util/JniHelper.h"
```

定义一个函数进行注册：

jint register_DT2(JNIEnv * env) {
    return jniRegisterNativeMethods(env, className2, gJni_Methods_DynamicTest2, NELEM(gJni_Methods_DynamicTest2));
}

在上文的JNI_OnLoad函数进行调用register_DT2函数。

Log框架

主要由：JniDebug.h和JniDebug.cpp构成。做了一个简单的实现，具体请看文末贴出的文本DEMO的链接。

注意在Android.mk文件中添加以下语句：

LOCAL_LDLIBS += -L$(SYSROOT)/usr/lib -llog

注意事项

在Android.mk中的添加.cpp文件。

例如以下代码将dynamic，static，util目录下的cpp文件引入。

FILE_LIST := $(wildcard $(LOCAL_PATH)/dynamic/*.cpp) \
$(wildcard $(LOCAL_PATH)/static/*.cpp) \
$(wildcard $(LOCAL_PATH)/util/*.cpp)
LOCAL_SRC_FILES :=$(FILE_LIST:$(LOCAL_PATH)/%=%)

参考文献

很棒的文章，推荐。另外已经和此文作者进行Email沟通。http://zhixinliu.com/2015/07/01/2015-07-01-jni-register/
介绍了一种使用实验性的Gradle进行开发的方法。https://github.com/freekite/Android-JNITest
一篇比较详细的JNI文章。https://my.oschina.net/wolfcs/blog/111309
